Termékek
Az elmúlt időszakban az alábbi termékek fejlesztése,
gyártása volt fő tevékenységünk. A termékekről itt csak
rövid ismertetőt talál, amennyiben valamelyik eszköz mégis
felkeltette érdeklődését kérem keressen a Kapcsolat
oldalon található elérhetőségeken.

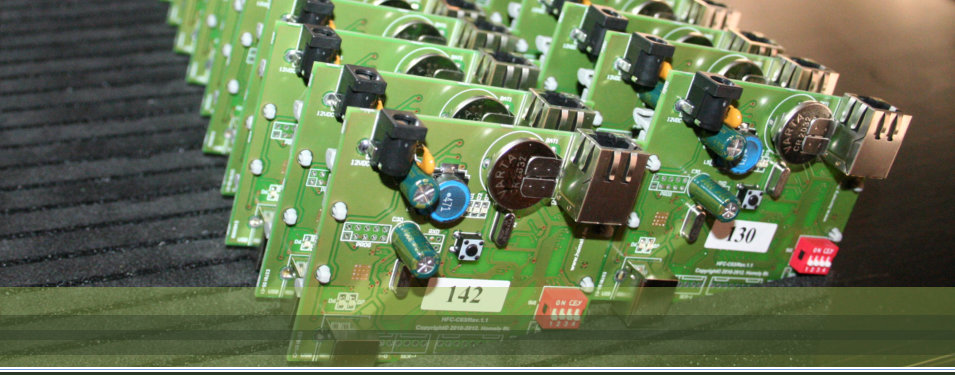

Technológia
Az áramkörök beültetése kis szériáknál kézzel, nagyobb szériáknál géppel történik,
forrasztásnál az újraömlesztéses (reflow) technológiát részesítjük előnyben. A
szerelés ESD védett környezetben történik.
Adatgyűjtők

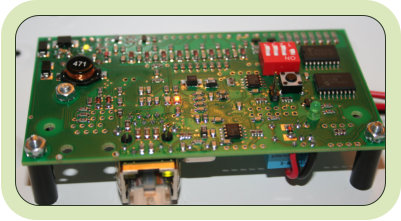

USB adatgyűjtő
A HFC_C03/Rev.1 adatgyűjtő Innomatec nyomás ellenőrzőhöz lett kifejlesztve. A
nyomás ellenőrző korábban egy USB csatlakozós flash drive-ra, fájlba írta a mérési
eredményeket, melyet kézi munkával gyűjtöttek és dolgoztak fel. Az adatgyűjtő a
flash drive helyére csatlakozik és az adatgyűjtő részét képező virtuális flash drive-ra
írt fájlból kinyert adatokat rögzíti, tárolja és szerver kapcsolat esetén a központi
adatbázisba juttatja. Szerver kapcsolat hiányában az adatgyűjtő 5000 mérés adatait
tudja tárolni. Az adatgyűjtő 100Mb/s-es ethernet hálózaton csatlakozik a központi
szerver programhoz ill. az SQL szerverhez. Az adatgyűjtő felhasználói programja
több szűrési lehetőség közül táblázatos, illetve diagramos formában tudja
megjeleníteni és nyomtatni a rögzített mérési értékeket. Ezek az adatgyűjtők évente
13 -15 millió mérés adatot gyűjtenek, a felhasználói programok a nagy mennyiségű
adat kezelésére optimalizáltak.
4-20mA adatgyűjtő
A HFC_C03/Rev.1 adatgyűjtő 4-20mA-os áramhurkok időközönkénti mérésére,
valamint a mért értékek naplózására lett kifejlesztve. Határérték túllépése esetén a
csatlakoztatott GSM modullal SMS riasztást küld, illetve a központi szoftver szerver
része e-mailben is értesíti a címzetteket. Az adatgyűjtő a bemenetek mérési
eredményét Firebird SQL adatbázisba rögzíti. A 4-20mA-hez tartozó értékek,
határértékek, hiszterézis, a mért mennyiségek megnevezései, illetve a
mértékegységek tetszés szerint megadhatók.
Központi szerver kapcsolat hiányában az adatgyűjtő 5000 mérés adatait tudja tárolni.
(Az SMS küldés ez esetben is működik...) Működési feszültség tartomány 10-26V
DC. Az adatgyűjtő 100Mb/s-es ethernet hálózaton csatlakozik a központi szerver
programhoz ill. az SQL szerverhez. Az adatgyűjtő felhasználói programja több
szűrési lehetőség közül táblázatos, illetve diagramos formában tudja megjeleníteni
és nyomtatni a rögzített mérési értékeket.

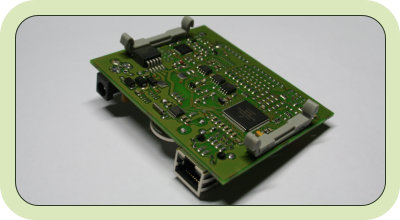

Távvezérlők
A HFC_C02/Rev.2-es vezérlő 100Mb/s ethernet hálózaton, WIFI-n vagy interneten,
TCP/IP protokollon keresztül vezérelhető. 8 bemenettel és 8 nyitott kollektoros
kimenettel rendelkezik, mely jelzések egy másik vezérlőre továbbíthatók. Van egy
jelfogója mely be, illetve ki kapcsolható, valamint be és időzítetten kikapcsolható.
A vezérlőnek Symbian/Java alkalmazást futtató mobil telefonról is adhatunk
utasításokat.

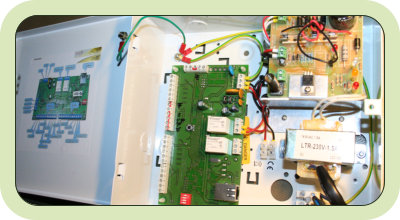

Beléptetők
Tárolós be-ki irányú beléptető, ajtókhoz, forgóvillákhoz, zsilipekhez
Az HFC-ACC/Rev.1 tartalmaz 2db wiegand/magstripe, 2db soros (RS232/RS485)
kártya olvasó interfészt, 2db 10A-es váltó érintkezős relé kimenetet, 2x4db 0-12V-os
digitális bemenetet, LED-ekhez és hangjelzőkhöz 2x4db nyitott kollektoros kimenet,
valamint 1db szabotázs bemenet. A kommunikációs felület 100Mbit/s ethernet,
TCP/IP. A vezérlő 4000 személy jogosultságainak tárolására és 4000 esemény
rögzítésére alkalmas, központi szerver kapcsolat hiányában is működő képes, a
belépési jogosultságról a tárolt adatai alapján önmaga dönt. (4000 személy esetén
max. 200 ms reakció idő)
Kijelzők

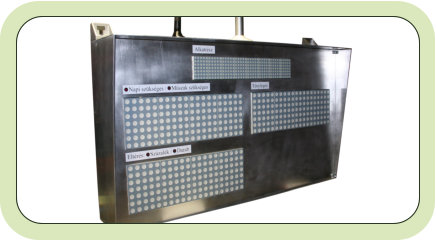

A kijelző mérete 700 x 400mm. A felső karaktersor 53mm magas, az alsó 100mm.
A kijelző intelligens vezérlővel rendelkezik, megjeleníti egy műszakban legyártandó
termék darabszámát, a ténylegesen legyártott darabszámot és az eltérést.
A kijelző tetején egy lámpaoszlop van, amely zöld ha az eltérés kisebb mint 5%,
sárga ha 5 és 10% között van és piros ha 10%-nál nagyobb. A kijelzőhöz több
felhasználós MS-SQL szerverre épülő szoftver áll rendelkezésre.

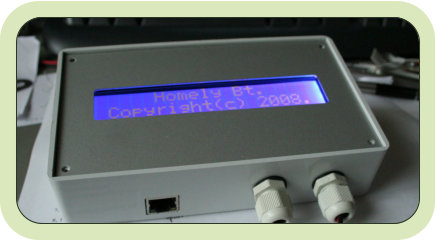

Ez a HFC_C02_K kijelző viszonylag kicsi, ám mégis ebből lett idáig a legtöbb
felszerelve. A kijelző egy kontaktus nélküli MIFARE olvasóval kommunikál, és
regisztrálja ha a dolgozó a munkapadhoz ért, majd bedugta a kártyáját vagy ha
távozott. A kijelzőn látható a dolgozó neve, feladata, az elvégzett munka és az
órabére. Gyakorlatilag másodpercalapú időmérést tesz lehetővé. A kijelző tároló
képességekkel rendelkezik, így működése akár egy műszakra is függetlenedhet a
központi szervertől. Az egész rendszert tekintve az intelligencia osztott, így a kijelzők
számának növekedésével a számítási teljesítmény is automatikusan növekszik,
megkímélve ezzel a központi szervert.
